1、機械加工、電鍍、表面處理車間的酸性刺鼻廢氣的凈化處理達標排放。
2、學校、醫院、科研單位的實驗室、化驗室通排風廢氣收集集中凈化處理達標排放。
3、家具、汽修噴涂、醫藥生產、化工反應流程產生的有機廢氣集中收集回收處理，凈化空氣達標排放。
4、垃圾場、垃圾點、污水池、屠宰場、養殖場、廢物處置點等產生的異味臭氣集中收集處理達標排放。

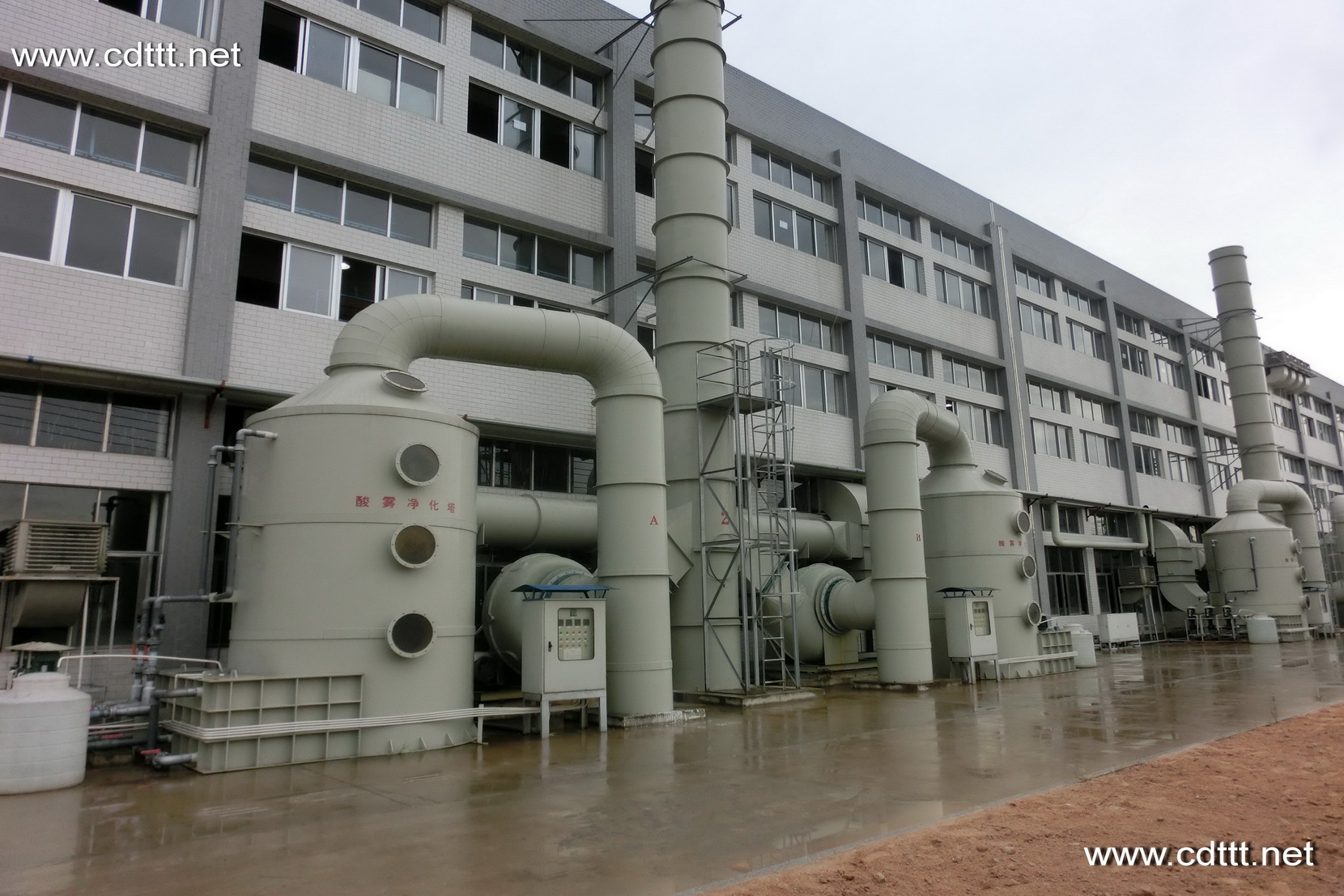

- 廢氣凈化塔為我公司產品，公司已形成以填料式洗滌塔、旋流塔、動力波洗滌塔、光氧化洗滌塔、一體化洗滌塔等品類齊全的廢氣凈化設備，可適應各種腐蝕環境、各種廢氣類型的廢氣凈化設備，是根據電鍍和機加工表面處理工藝產生的污染性酸堿氣體而設計的成套設備，也是我廠根據國內外廢氣處理設備和我廠多年酸霧處理經驗的基礎上改進的新一代廢氣處理設備本設備可根據廢氣特點進行組合安裝，該設備具有阻力小，能耗省，噪聲低，處理效率高，能處理氯化氫氣體（HCL）、氟化氫氣體（HF）、氨氣（NH3）、硫酸霧（H2SO4）、鉻酸霧（CrO3）、氰氫酸氣體（HCN）、堿蒸汽（NaOH）、硫化氫氣體（H2S）、二氧化硫（SO2）氣體及福爾馬林（HCHO）等氣體。同時，根據我公司特有工藝運行可處理可揮發性VOCs有機廢氣、惡臭氣體等非水溶性廢氣的處理，廢氣由風機壓入凈化塔內筒勻壓室，經過第一級噴霧處理，塔體上部噴淋吸收液，下部進入塔體的有害氣體與噴淋液呈逆向流動，即廢氣由下而上流動，噴淋液由上而下噴淋，這樣能使汽液接觸更加充分，采用重疊式雙層濾料層噴淋及噴霧交叉布置，廢氣穿過有花片球式填料組成的填料層，再經過二道噴霧處理，使氣液兩相充分接觸發生吸收中和反應，提高了凈化效率，經處理后的廢氣再經過脫水器脫液處理，然后排入大氣，達到高效凈化之目的，凈化后的廢氣達到環保排放標準。
-
目前生產的 STPF（A/B/S/W/G）系列廢氣凈化塔均為國內較新工藝，該設備采用耐腐蝕玻璃鋼機械纏繞成型或聚丙烯（PP）材料焊接成型，設備具有凈化效率好，結構緊湊，造型美觀，操作、維護方便，運行費用低等優點。產品投放市場后，經幾年使用凈化效率好，深受用戶好評。
-
本設備嚴格按照環保部HJ-T-387（6）-2006-環境保護產品技術要求《工業廢氣吸收凈化裝置》中的規定。
-
我公司生產的廢氣處理系統有五大系列28種規格，每種規格又分A型（正壓排出）和B型（負壓吸出）兩種型式，各規格聯合可處理多品種復雜性廢氣，處理風量為2000～60000m3/h，設備阻力≤70毫米水柱，噴淋系統噴嘴前壓力≥10米水柱?？砂纯蛻粢髥为?dú)為客戶設計各惡劣環境條件下的復雜廢氣處理系統。
-
設備的組成由廢氣發生源工作吸風罩、防腐通風管道、排風機、風量控制、吸收塔塔體、吸收液循環輸送系統、噴淋裝置、除霧裝置、加藥裝置、儲液箱、填料吸附系統、控制系統等組成，是目前凈化廢氣效率高，工藝較先進、結構合理設備之一。
- 酸性廢氣的吸收反應舉例如下：
- 1、鹽酸廢氣 HCI+NaOH→NaCI+H2O2
- 2、磷酸廢氣 H3PO4+2NaOH→Na2HPO4+2H2O
- 3、硫酸廢氣 H2SO4+2NaOH→Na2SO4+2H2O SO2+2NaOH→Na2SO4+H2O
- 4、硝酸廢氣 3NO2+H2O=2HNO3+NO+136.2kJ
- 5、氯氣廢氣 Cl2+2NaOH→NaCl+NaClO+H2O
技術性能
廢氣 初始濃度 凈化效率（%） HCL ≤600mg/m3 95-99 H2SO4 ≤600mg/m3 90左右 NOx ＜3000mg/m3 80-90 吸收中和液 2-6%NaOH溶液 VOCs廢氣 初始濃度50-500 mg/m3 凈化效率70% 吸收中和液 Yj-01
產品規格型號
|
凈 |
型號STPF- |
3 |
5 |
7.5 |
10 |
12.5 |
15 |
17.5 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
|
處理風量 |
3000 |
5000 |
7500 |
10000 |
12500 |
15000 |
17500 |
20000 |
25000 |
30000 |
35000 |
40000 |
45000 |
50000 | |
|
設備阻力 |
49-60mmH2O(530-650Pa) | ||||||||||||||
|
選 |
型號 |
4A |
4.5A |
5A |
5A |
5A |
6C |
8C |
8C |
8C |
8C |
10C |
10C |
10D |
10D |
|
電機功率KW |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
15 |
18.5 |
22 |
22 |
37 |
45 |
55 |
55 | |
|
轉速r/min |
2900 |
2900 |
2900 |
2900 |
2900 |
2240 |
1600 |
1600 |
1800 |
1800 |
1250 |
1250 |
1450 |
1450 | |
|
選配 |
FSB |
-40 |
-50 |
-50 |
-50 |
-65 |
-65 |
-65 |
-65 |
-80 |
-80 |
-80 |
-100 |
-100 |
-100 |
|
電機功率kw |
2.2 |
3 |
3 |
3 |
5.5 |
5.5 |
5.5 |
5.5 |
7.5 |
7.5 |
7.5 |
11 |
11 |
11 | |
|
尺 |
外徑ф |
1200 |
1500 |
1700 |
1800 |
1800 |
2000 |
2100 |
2200 |
2400 |
2600 |
3000 |
3200 |
3400 |
3600 |
|
塔高H |
4200 |
4500 |
4500 |
4500 |
4500 |
4800 |
4800 |
4800 |
5000 |
5000 |
5000 |
5200 |
5200 |
5200 | |
|
進風口ф1 |
400 |
400 |
500 |
500 |
600 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
1300 |
1350 | |
|
排風口ф2 |
400 |
400 |
500 |
500 |
600 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
1300 |
1350 | |
|
進風口高H1 |
1100 |
1100 |
1100 |
1100 |
1100 |
1100 |
1100 |
1100 |
1100 |
1100 |
1100 |
1100 |
1100 |
1100 | |
|
工作重量 |
1600 |
1800 |
2200 |
2700 |
2900 |
3200 |
3800 |
3800 |
4400 |
5000 |
6000 |
7000 |
7800 |
9500 | |
注：
1、以上數據為參考值，供貨產品具體尺寸按設計圖紙和根據用戶車間生產廢氣排放情況修改或合同約定。
2、產品型號為系列號，根據規格不同加編號，如：STBF-15型號表示為三特牌廢氣處理系統BF型15000m3/h的處理量。材質：BF型為玻璃鋼，PF型為PP聚丙烯。
3、產品訂購時需要客戶提供廢氣的排放量m3/h、廢氣介質、廢氣溫度℃、廢氣源到廢氣處理塔排氣管道距離等。
4、排放口離地高度為15米，客戶需將設備電源和水源引入到處理塔或控制箱附近，排污口離塔體4米范圍。
5、尾氣管高度設計中已確定，用戶如需加高，訂貨時務請注明。
6、單級為一組噴水管一層多面花球，雙級為二組噴水管二層多面花球，以此類推。
7、廢氣濃度≥100mg/M3 一般選用三級，100-50mg/M3 選用雙級，50mg/M3以下單級，超濃度選擇雙塔串聯組合運行。
安裝及使用注意事項
1 、本設備宜安裝在高出地面200mm 以上的混凝土基礎上，水泵、風機應按要求另做混凝土基礎。
2 、運輸安裝時要注意保護，不得碰損機體及部件。
3 、本設備出廠時，本公司根據具體情況，采用分段包裝運輸，由本公司派人員到現場安裝調試。
4 、本設備安裝和工作在室外的，冬季應對底部水池部位注意防凍。
5 、本設備底部水池有液位標記，使用前務必按液們標記注入吸收液。使用過程中應注意補充吸收液。
6 、使用時應先開循環水泵 2-3 分鐘，再開動鼓風機，停機時應先停鼓風機 1-2 分鐘后，再停循環水泵。
7 、應根據使用情況定期檢查塔體底部水池內液體酸性深度及排氣口氣體凈化程度，超過標準時。應更換底部水池中的吸收液。
8 、本設備一年半至二年做一次檢修，檢查盤狀噴淋管和填料的填塞情況，并對其進行清洗。
<
